Leistungsstarker und leistungsstarker mehrstufiger Luftkompressor für Luft-/Stickstoffanwendungen

Produktbeschreibung:

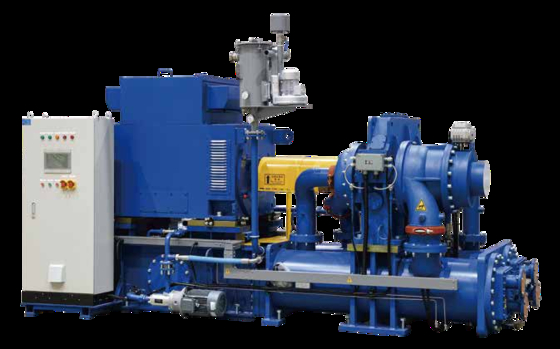

Die Zentrifugalkompressoreinheit ist eine effiziente, energiesparende und zuverlässige Gasverdichtungsausrüstung, die ein fortschrittliches aerodynamisches Design und präzise Fertigungsprozesse verwendet. Sie eignet sich für Bereiche wie Petrochemie, Elektrizität, Metallurgie, Luftzerlegung, Kühlung und Erdgasförderung. Diese Einheit zeichnet sich durch hohe Durchflussraten, hohen Druck, geringen Energieverbrauch und intelligente Steuerung aus, wodurch sie die Verdichtungsanforderungen verschiedener industrieller Szenarien erfüllen kann.

Im Jahr 2012 arbeitete das Unternehmen mit Universitäten zusammen, um den ersten Prototyp einer Zentrifugalkompressoreinheit zu entwerfen und herzustellen. Nach Jahren der Entwicklung und kontinuierlichen Innovation und Verbesserung wurden nun Zentrifugalkompressoreinheiten von Dutzenden von Modellen auf 9 Plattformen von klein bis groß entwickelt. Verdichtbare Medien wie Luft, Argon, Stickstoff, Wasserdampf usw. können in ein, zwei, drei, vier, fünf und sechs Stufen verdichtet werden.
Mit der kontinuierlichen Verbesserung der technologischen Qualität, basierend auf starken Forschungs- und Entwicklungskapazitäten, fortschrittlichen Fertigungszentren und umfassendem Kundendienst. Aipu Zentrifuge hat das Vertrauen, eine Weltmarke zu werden.

Kernvorteile:

Die optimale Verdichtungsverhältnisaufteilung zwischen den Stufen, alle pneumatischen Komponenten werden mit fortschrittlicher CFD-Software berechnet und verifiziert und durch tatsächliche Tests verifiziert. Der Gasvolumenanpassungsbereich ist breit, und ein hoher Wirkungsgrad kann sowohl unter Design- als auch unter variablen Betriebsbedingungen erreicht werden.

Anpassbares Design von Laufrädern und Diffusoren zur Maximierung des aerodynamischen Wirkungsgrads

Der Betriebswirkungsgrad von Zentrifugen wird stark von der Umgebung beeinflusst, und es kann Abweichungen zwischen den Design- und den tatsächlichen Betriebsbedingungen geben. Die in Chargen durch Modelle konstruierten Zentrifugalkompressionskomponenten können die Übereinstimmung von Designpunkten mit den tatsächlichen Arbeitspunkten jedes Benutzers nicht erreichen, was dazu führt, dass Benutzer keinen optimalen Wirkungsgrad erzielen und im tatsächlichen Gebrauch Energie verschwenden. Die Kaishan-Zentrifuge kann Kompressionskomponenten für jeden Benutzer basierend auf seinen Vor-Ort-Temperatur-, Atmosphärendruck-, Feuchtigkeits- und Kühlwassertemperaturbedingungen anpassen, kombiniert mit der tatsächlichen Druckluftdurchflussrate und dem Druck, die der Produktionsprozess erfordert, um sicherzustellen, dass die Designbedingungen vollständig mit den Vor-Ort-Bedingungen übereinstimmen. Diese Design- und Fertigungsmethode verbessert den praktischen Betrieb der Zentrifuge erheblich
Effizienz, wodurch Energie gespart wird.

Diffusor

Durch die Verwendung eines Diffusordesigns mit Flügelblättern mit geringer Viskosität kann der statische Druckwirkungsgrad des Kompressors verbessert und der Bereich der Durchflussregulierung erweitert werden.

Einlassleitschaufelventil (IGV)

Der elektrische Stellantrieb treibt Präzisionsgussblätter aus Edelstahl an, und das Steuerungssystem passt die Öffnung des IGV automatisch an die vom Benutzer benötigte Luftmenge an.

Effizientes Design von dreielementigen Strömungsbiegeblättern, integriertes Fräsen mit einem Fünf-Achsen-CNC-Bearbeitungszentrum, hohe Präzision, höherer aerodynamischer Wirkungsgrad als Gusslaufräder und widerstandsfähiger gegen Ermüdung und langlebiger. Jedes Laufrad wird strengen dynamischen Auswucht-, 115%-Überdrehzahltests und zerstörungsfreien Prüfungen unterzogen, um sicherzustellen, dass das Produkt vollständig qualifiziert ist.

Dichtungssystem

Zuverlässiges Dichtungssystemdesign, das 100 % ölfreie Druckluft liefert
Öldichtung: Ölabdichtring und Labyrinthdichtung.
Gasdichtung: Verwendung einer speziell entwickelten schwimmenden Kohlenstoffringdichtung, die Leckage ist gering, und es besteht keine Notwendigkeit für eine externe Dichtgasversorgung, was die Betriebszuverlässigkeit verbessert.

Getriebe

Geschmiedeter legierter Stahl, Zähneoberfläche aufgekohlt und fein geschliffen, AGMA13-Klasse, unidirektionales Schrägzahnrad, gleichmäßige Kraft, hohe Tragfähigkeit und geringes Geräusch. Das Getriebe nimmt eine horizontale Querschnittsstruktur für einfache Inspektion und Wartung an.

Schubring
Der Axialschub des Laufradrotors verwendet eine fortschrittliche Schubringstruktur und einen hochpräzisen Hartflächen-Schubring, der mechanische Verluste so weit wie möglich minimiert. Im Vergleich zu Axiallager kann der Energieeffizienz um bis zu 3 % verbessert werden, und die Zuverlässigkeit von weichen Kontaktflächen ist höher.

Lager
Verwendung von 5-teiligen Kipplagern, die Wellenmitte wird automatisch an Last- und Temperaturänderungen angepasst, um sich an Wellenverformungen und Ausrichtungsfehler anzupassen, wodurch ein stabiler Betrieb des Rotors unter verschiedenen Arbeitsbedingungen gewährleistet wird.
Überwachen Sie die Temperatur jedes Lagers, um einen zuverlässigen Betrieb des Kompressors zu gewährleisten.

Kupplung

Verwendung von flexiblen Edelstahl-Lamellenkupplungen, es ist nicht erforderlich, regelmäßig Schmierfett hinzuzufügen, wodurch eine wartungsfreie Ausführung erreicht wird, und mit Sicherheitsabdeckungen ausgestattet.

Doppelfilter (optional)

Ein Doppelfilter mit einem Umschaltventil, das den kontinuierlichen Austausch des Filterelements online ohne Maschinenstopp ermöglicht. Es wird mit einem Differenzdrucktransmitter geliefert, der warnt, das Filterelement auszutauschen, wenn es verstopft ist oder die Druckdifferenz zwischen Einlass und Auslass zu groß ist.

Konstruktion der Überlaufölpumpe
Im Falle eines plötzlichen Stromausfalls in der Fabrik kann die für den Ölfluss ausgelegte Hauptölpumpe die sichere Abschaltung des Geräts gewährleisten.

Kühler
Der Zwischenkühler verwendet eine geradlinige Wärmetauscherstruktur mit einfacher Demontage und Reinigung innerhalb des Wasserströmungsrohrs und außerhalb des Luftströmungsrohrs. Die Wasserleitungen bestehen aus Kupfer-, Nickel-Kupfer- oder Edelstahlmaterialien, und die Rippen werden mit Korrosionsschutz behandelt, mit einer langen Designlebensdauer.
Die Innenfläche des Luftströmungskanals des Kühlers wird mit speziellen Korrosionsschutzmaßnahmen behandelt, um sicherzustellen, dass die Luft nicht verunreinigt wird.

Fortschrittliches Steuerungssystem
Chinesische Bedienoberfläche, benutzerfreundliche SPS-Steuerung und benutzerfreundliches LCD-Touchscreen-Design bieten eine intuitivere Panelanzeige, einfache Bedienung und Echtzeitüberwachung von Parametern wie Temperatur, Druck und Vibration im Inneren des Geräts.
Automatischer Alarm und Verriegelungsschutz gewährleisten die Sicherheit des Kompressors.
Die Modbus-Standardkommunikationsmethode ermöglicht eine einfache Fernkommunikation mit dem übergeordneten Computersystem.
Ein Mehrfachmaschinen-Verriegelungssteuersystem (Option) kann bereitgestellt werden, um eine zentrale Steuerung mehrerer Kompressoren zu erreichen.

Produktauswahltabelle:

Anwendungen:

Support und Dienstleistungen:

Unsere mehrstufigen Zentrifugalkompressorprodukte bieten umfassenden technischen Support und Dienstleistungen, um sicherzustellen, dass unsere Kunden mit ihren Einkäufen zufrieden sind. Unser Expertenteam kann bei der Installation, dem Betrieb und der Wartung des Produkts behilflich sein. Wir bieten auch Reparatur- und Ersatzleistungen für fehlerhafte Teile oder Komponenten an. Wir verfügen über eine starke Lagerkapazität für Ersatzteile, einschließlich Kernkomponenten wie Motoren, Gehäuse, Laufräder, Lager, Luftdichtungen, Öldichtungen, Ventile sowie herkömmliche Luftfilter, Ölfilter, Schmierfett, Schmieröl usw. Darüber hinaus bieten wir auch Schulungen und Bildungsressourcen an, um Kunden dabei zu helfen, die Leistung und Lebensdauer ihrer Zentrifugalkompressoren zu maximieren.

Verpackung und Versand:

Produktverpackung:

Der mehrstufiger Zentrifugalkompressor wird in einem stabilen Karton geliefert, auf dessen Außenseite das Produktbild und die Spezifikationen aufgedruckt sind. Im Inneren ist das Produkt sicher mit Schaumstoffeinsätzen verpackt, um Schäden während des Transports zu vermeiden.

Versand:

Unsere Standardversandzeit beträgt 3-5 Werktage. Für einen beschleunigten Versand wenden Sie sich bitte an unser Kundendienstteam. Wir versenden über vertrauenswürdige Spediteure wie UPS, FedEx und USPS und stellen Ihnen eine Trackingnummer zur Verfügung.

FAQ:

F: Wie lautet der Markenname dieses Produkts?

A: Der Markenname dieses Produkts ist Aipu.

F: Wie lautet die Modellnummer dieses Produkts?

A: Die Modellnummer dieses Produkts ist mehrstufiger Zentrifugalkompressor .

F: Wo wird dieses Produkt hergestellt?

A: Dieses Produkt wird in China hergestellt.

F: Hat dieses Produkt Zertifizierungen?

A: Ja, dieses Produkt ist von ce.ul zertifiziert.

F: Was ist die Mindestbestellmenge für dieses Produkt?

A: Die Mindestbestellmenge für dieses Produkt beträgt 1 Stück.

F: Ist der Preis dieses Produkts verhandelbar?

A: Ja, der Preis dieses Produkts ist verhandelbar.

F: Was sind die Verpackungsdetails für dieses Produkt?

A: Die Verpackungsdetails für dieses Produkt sind Container.

F: Wie lange ist die Lieferzeit für dieses Produkt?

A: Die Lieferzeit für dieses Produkt beträgt 10 Tage.

F: Was sind die Zahlungsbedingungen für dieses Produkt?

A: Die Zahlungsbedingungen für dieses Produkt sind tt.

F: Wie ist die Lieferfähigkeit dieses Produkts?

A: Die Lieferfähigkeit dieses Produkts beträgt 10000 t/a.
