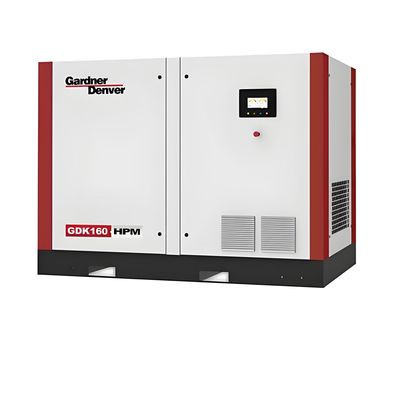

90-160kW Mikro-Öl-Schraubenluftkompressor 7-12,5 bar 13-31,5 m³/min

Produktbeschreibung:

Der Mikro-Öl-Schraubenkompressor GDK90-160KW verwendet fortschrittliche Schraubentechnologie, kombiniert mit hocheffizientem Design und geringem Kraftstoffverbrauch, speziell entwickelt für Industrien, Fertigung, Bauwesen und andere Bereiche, die stabile Luftquellen benötigen. Diese Produktreihe zeichnet sich durch hohe Zuverlässigkeit, Energieeinsparung, Umweltschutz und niedrige Wartungskosten aus und eignet sich für mittlere und hohe Spannungsanwendungsszenarien.

Hauptmerkmale:

Effizienter Festfrequenzmotor

Der Festfrequenz-Kompressor der Grandenford-Serie ist mit einem dreiphasigen Asynchronmotor und Direktantrieb über Zahnräder ausgestattet, wobei der Motor der Norm IEC60034-30 für die Energieeffizienzklasse lE3 entspricht.
Der Hauptmotor wird sorgfältig nach den Anforderungen der Kompressoranwendung ausgewählt. Sowohl Drehmoment als auch Last können spezielle Anforderungen erfüllen.
Konstruktionsstandards zur Optimierung der Motoreffizienz und des Leistungskoeffizienten unter Lastbedingungen. Dieser optimierte Koeffizient hat einen Effizienzvorteil von etwa 5 % gegenüber anderen Motoren.

Motorrahmen

Der Rahmen und die Endkappen des Motors bestehen aus Gusseisen und Aluminiumguss. Dies bietet eine sicherere Unterstützung für die Lager, gewährleistet einen gleichmäßigen Abstand zwischen Rotor und Spindel und stellt sicher, dass die verwendeten Kupplungskomponenten dauerhaft parallel und flanschförmig sind.

Elektrisches Design

Die Auslegungsdrehzahl, das Drehmoment und die Betriebsparameter erfüllen alle die Lastanforderungen des Kompressors. Der Motorwirkungsgrad und der Leistungskoeffizient haben das ideale Niveau erreicht, was die Luftmengenanforderungen der GDK-Serie-Kompressoren erfüllen kann.

Lager

Das Vakuumentlastungslager am Antriebsende und das Rollenlager am Auslassende bieten eine starke Unterstützung für den Betrieb des Kompressors. Die durchschnittliche Nutzungsdauer dieser übergroßen Lager beträgt 135.000 Stunden, was etwa dem 8-fachen des NEMA-Standards entspricht. Diese beiden Lagertypen werden durch das Kühlmittel gekühlt, das durch die Lagernut fließt, wodurch der Schmiervorgang vereinfacht wird.

Isoliermaterial

Der hocheffiziente Motor der GDK-Serie verwendet eine Isolierung der Klasse F und einen Temperaturanstieg der Klasse B. Unter Dauerlastbedingungen kann die maximal zulässige Umgebungstemperatur 155 °C erreichen. Die Temperatur ist entscheidend für die Lebensdauer eines Motors, und diese besondere Berücksichtigung macht die Motoren der GDK-Serie zuverlässiger, langlebiger und besser an raue Umgebungen angepasst.

Schutzart

Der hocheffiziente Motor der GDK-Serie verwendet einen geschlossenen Motor mit der Schutzart IP55, der das Eindringen von Staub und Feuchtigkeit in den Motor wirksam verhindert und sicherstellt, dass der Motor auch in rauen Umgebungen normal arbeiten kann.

Host

Der Host ist der Kernbestandteil des Schraubenkompressors. Die ursprüngliche Absicht des Host-Designs ist es, zuverlässige Qualität, stabile Leistung und hohe Betriebseffizienz zu gewährleisten, was nicht nur Fertigungsabweichungen reduziert, sondern auch eine präzise Installation des Hosts ermöglicht. Und einige andere Komponenten im Kompressor bieten wichtige Unterstützung und Kontrolle für den zuverlässigen Betrieb des Hosts. Die Serie GDK90-160 verwendet einen neu entwickelten hocheffizienten Host mit einer durchschnittlichen Energieeffizienzverbesserung von über 10 % und erreicht einen langfristigen zuverlässigen Betrieb.

1. Die sorgfältige Anordnung der Schmierstellen kann Schmieröl effektiv an den erforderlichen Ort liefern, die Zuverlässigkeit verbessern und den Energieverbrauch senken.
2. Fortschrittliches Getriebedesign ermöglicht eine effizientere und zuverlässigere Übertragung der Antriebsenergie.
3. Das integrierte Getriebe kann Windwiderstandsverluste und die Länge des Übertragungssystems reduzieren, wodurch die Leistung effizienter und die Wartung komfortabler wird.
4. Eine verbesserte Lageranordnung trägt dazu bei, den Widerstand zu verringern, das Energiemanagement zu verbessern und somit die Zuverlässigkeit und Leistung zu steigern.
5. Das wartungsfreie, abgedichtete Übertragungssystem erfordert keine regelmäßige Wartung und kann es vor Schäden durch Staub und Feuchtigkeit schützen.
6. Optimierte Schraubenrotorprofile können die Energieeffizienz und das Ausstoßvolumen erheblich verbessern und gleichzeitig die Energiekosten senken.
7. Eine reibungsarme Lageranordnung trägt zur Verbesserung der Energieeffizienz bei.
8. Optimierte Getriebeschmierung erhöht die Betriebszuverlässigkeit und senkt den Energieverbrauch, indem Schmieröl geschickt in den Getriebeeingriffsbereich eingespritzt wird.
9. Die stromlinienförmigen Einlass- und Auslasskanäle reduzieren den Druckabfall.
10. Der optimierte Kraftstoffeinspritzprozess senkt die Temperatur und verbessert die Effizienz während des Verdichtungsprozesses.

Übertragungsmodus

Die Motoren und Hosts der Produkte der GDK-Serie mit Permanentmagnet-Frequenzumwandlung verwenden ein koaxiales Direktantriebssystem, das ein effektiveres, zuverlässigeres und robusteres Design ist. Der koaxiale Antrieb reduziert mechanische Verluste von Geräten wie Riemen und Zahnrädern. Die koaxiale Verbindungsart führt zu einem höheren Wirkungsgrad der Übertragung. Gleichzeitig wird die permanente Koaxialität aufrechterhalten, das Maschinengestell ist vollständig abgedichtet, um Verunreinigungen in der Luft zu verhindern und eine reibungslose Kraftübertragung zu gewährleisten.

Effizientes Kaltlufteinlasssystem

Einlassfilter
Der Wirkungsgrad des Einlassfilters beträgt bis zu 99,5 % mit einer Genauigkeit von über 3 Mikrometern. Der Einlassfilter und das Einlassventil sind direkt verbunden, was den Austausch komfortabler macht; Das in das Magnetventil integrierte Einlassventil reduziert die Rohrleitungsverbindungen, minimiert Leckstellen, reduziert den Einlasswiderstand, erhöht die Saugwirkung und verbessert die Verdichtungseffizienz.
Effizienter nanobeschichteter Luftfilter mit hoher Filtrationsleistung, der auf 0,3 um abzielt, was mehr als dem Dreifachen der gewöhnlichen Filtermaterialien entspricht.

Unabhängiger Kaltlufteinlasskanal
GDK hat einen neu gestalteten unabhängigen Kaltlufteinlasskanal, der eine niedrigere Einlasstemperatur, ein größeres Luftvolumen, einen geringeren Druckabfall aufweist und die Effizienz des Hosts erheblich verbessert.
Reduzieren Sie die Ablufttemperatur der gesamten Maschine, verlängern Sie die Lebensdauer der Rohrleitung und verbessern Sie die Leistung des Kühlers erheblich.

Kühlsystem

Die GDK-Serie verwendet eine unabhängige Anordnung von Ölkühlern und Nachkühlern. Im Vergleich zur herkömmlichen geschweißten Kühleranordnung vermeidet sie das Versagen des Kühlers, das durch Wärmespannungskonzentration an der Schweißnaht aufgrund der unterschiedlichen Ausdehnungskoeffizienten von Kühlöl und Druckluft verursacht wird, und verlängert die Lebensdauer des Kühlers. Der Austausch des Kühlers ist komfortabler und spart den Kunden Nutzungs- und Wartungskosten.

• Unabhängiges Luftkanaldesign für Ölkühlung und Nachkühlung - Umkehrung des traditionellen Parallel-Designmodus, separate Installation von Ölkühlung und Nachkühlung auf zwei Seiten, wodurch der Einfluss von Wärmespannung und Wärmeausdehnung grundlegend eliminiert wird
• Seiteninstallation, im Vergleich zur Top-Installation, hat eine höhere Kundendienstwartungseffizienz
• Der Luftkanal ist vollständig unabhängig, wodurch der Stromverbrauch des Lüfters reduziert wird, während sichergestellt wird, dass die Kernkomponenten den gewünschten Kühleffekt erzielen können
• Die synchronisierte Kühlung der internen Komponenten des Geräts durch den hinteren Luftkanal kühlt nicht nur, sondern sorgt auch für Schalldämmung und Geräuschreduzierung für die gesamte Maschine
• Großer Nachkühler,<10 º C CTD (luftgekühlt & wassergekühlt), kann sich an relativ raue Umgebungen anpassen und den normalen Betrieb der gesamten Maschine bei einer Umgebungstemperatur von 46 º C gewährleisten

 CKühllüfter

• Drehzahlregelung

Der Lüfter verwendet eine Stern-Dreieck-Steuerlogik, um die Frequenzumwandlungsleistung zu reduzieren. Drei Lüfter sind zur Steuerung verknüpft, wodurch die Energieeffizienz des Geräts verbessert und die Kühlleistung sichergestellt wird

• Geneigte Installation

Der ölgekühlte Lüfter ist diagonal über dem Kühler installiert, wodurch der Kühlluftstrom sichergestellt und gleichzeitig der Geräteplatz erheblich eingespart wird; Der Neigungswinkel wurde einer strengen FEA-Simulation unterzogen, um einen besseren Kühleffekt zu gewährleisten

• Wartung durch Ziehen

Der Kühllüfter kann entlang der unteren Führungsschiene zur Wartung verschoben werden, was von einer Person einfach bedient werden kann und die Effizienz des Kundendienstes für den Lüfter erheblich verbessert

• Saugkühllüfter

Reduzieren Sie die Ansaugtemperatur auf der Oberfläche des Kühlers, verteilen Sie die Luft gleichmäßig auf der Oberfläche des Kühlers und verbessern Sie die Kühl- und Wärmeübertragungseffizienz; Im Vergleich zu Gebläsekühlmethoden hat die Saugkühlung keine toten Winkel und einen besseren Kühleffekt

Rohrsystem

• Alle Verbindungskomponenten in Schlüsselbereichen sind mit Fluorkautschuk-O-Ring-Endflächen abgedichtet
• Die Möglichkeit von Leckagen ist nahezu vollständig ausgeschlossen, und die Verbindung kann unendlich oft wiederholt werden
• Beseitigung des für typische abgedichtete Verbindungen erforderlichen axialen Spiels
• Chemische Beständigkeit

Die O-Ring-Dichtung ist eine effektivere Dichtungsstruktur, die Ölleckagen gemäß den Standards der American Association of Automobile Manufacturers verhindert. Im Vergleich zu typischen Gewindeverbindungsdichtungen eliminiert diese fortschrittliche Dichtungsmethode das axiale Spiel, ist einfach zu installieren, und die Verbindungsteile verformen sich nicht durch feste Fixierung, wodurch das Leckageverhinderungsniveau grundlegend verbessert wird.
Die gesamte Maschine verwendet das gleiche Flanschdesign - Reduzierung anfälliger Teile und Erleichterung der Wartung.
Hochtemperaturbeständige Gerätekomponenten - einschließlich Einlassmagnetventile, Rohrleitungen, elektronische Komponenten usw. erfüllen alle den Hochtemperaturbeständigkeitsstandard von über 100 °C.

Öl- und Gastrennsystem

Der Ölabscheidekern verwendet einen speziell entwickelten Ölabscheidekern vom Typ Falten+Wicklung, der aus mehrschichtigen und zweistufig verstärkten Spezialfasermaterialien besteht. Er hat eine große Trennfläche, eine langsame Fließgeschwindigkeit, einen hervorragenden Trenneffekt, eine lange Lebensdauer und eine Genauigkeit von 0,5 Mikrometern, wodurch sichergestellt wird, dass der Ölgehalt des Auspuffs des Geräts weniger als 3 ppm beträgt.
Innovatives integriertes Ölabscheidekerndesign für Sekundärrücklaufleitungen, wodurch die separate Wartung der Sekundärrücklaufleitungen entfällt, die Gerätehöhe reduziert und die Kundendiensteffizienz verbessert wird.

IoT-Plattform für Luftkompressoren iConn

Die IoT-Plattform iConn für Luftkompressoren zielt darauf ab, Kunden ein Echtzeit-Datenmanagement von Druckluftsystemen mit Seelenfrieden zu bieten und so ihre Gerätezuverlässigkeit zu maximieren. Gleichzeitig hilft sie Grundfos und den Kunden mit Erkenntnissen und Analysen von Big Data, Dienstleistungen kontinuierlich zu optimieren und die Produktionseffizienz zu verbessern.

Die Komponenten der Internet-of-Things-Plattform umfassen

• Hardware - Für Neumaschinen kann standardmäßig ab Werk ein Controller mit einer eingebetteten Datenbox bereitgestellt werden; Für bestehende Geräte im After-Sales-Markt können Edge-Geräte installiert werden, um die Gerätecontrollerinformationen zu verbinden und zu lesen
• Kommunikation - Übertragen Sie Daten von Controllern und Edge-Geräten über ein 4G-Netzwerk in die Cloud
• Software - einschließlich der internen Managementplattform von Grundfos und der Clientplattform, die von Endbenutzern verwendet wird, beide einschließlich Webversionen und Apps
• Technisches Support-Team

Chinandenfu IoT-Plattform iConn-Funktion

• Betriebsparameterbericht und Berichtfunktion des Geräts
• Echtzeitdatenbasierte Überwachung des Gerätezustands, Fehlermeldungen und Ereignisbenachrichtigungen
• Analyse der Energieverbrauchs- und Zuverlässigkeitsdiagnose der Problemdiagnose basierend auf prädiktiver Analyse

 Anwendungsbereich

• Fertigungsindustrie: Automobile, mechanische Bearbeitung, Spritzguss, Sprühen usw.
• Lebensmittel & Medizin: Verpackung, Abfüllung, pneumatische Förderung (mit Nachbearbeitung erforderlich)
• Elektronikindustrie: SMT-Oberflächenmontage, Präzisionsinstrumentenfertigung
• Sonstiges: Bergbau, Bauwesen, Textilindustrie usw.

Produktfunktionen und -spezifikationen

Verpackung und Versand:

Produktverpackung:
Der Mikro-Öl-Schraubenkompressor  wird in einem stabilen Karton geliefert, auf dessen Außenseite das Produktbild und die Spezifikationen aufgedruckt sind. Im Inneren ist das Produkt sicher mit Schaumstoffeinsätzen verpackt, um Schäden während des Transports zu vermeiden.
Versand:
Unsere Standardversandzeit beträgt 3-5 Werktage. Für den beschleunigten Versand wenden Sie sich bitte an unser Kundendienstteam. Wir versenden über vertrauenswürdige Spediteure wie UPS, FedEx und USPS und stellen Ihnen eine Trackingnummer zur Verfügung.

FAQ:

F: Was ist der Markenname dieses Produkts?
A: Der Markenname dieses Produkts ist Aipu.
F: Was ist die Modellnummer dieses Produkts?
A: Die Modellnummer dieses Produkts ist Mikro-Öl-Schraubenkompressor.
F: Wo wird dieses Produkt hergestellt?
A: Dieses Produkt wird in China hergestellt.
F: Hat dieses Produkt Zertifizierungen?
A: Ja, dieses Produkt ist von ce.ul zertifiziert.
F: Was ist die Mindestbestellmenge für dieses Produkt?
A: Die Mindestbestellmenge für dieses Produkt beträgt 1 Stück.
F: Ist der Preis dieses Produkts verhandelbar?
A: Ja, der Preis dieses Produkts ist verhandelbar.
F: Was sind die Verpackungsdetails für dieses Produkt?
A: Die Verpackungsdetails für dieses Produkt sind Container.
F: Wie lange ist die Lieferzeit für dieses Produkt?
A: Die Lieferzeit für dieses Produkt beträgt 10 Tage.
F: Was sind die Zahlungsbedingungen für dieses Produkt?
A: Die Zahlungsbedingungen für dieses Produkt sind TT.
F: Was ist die Lieferfähigkeit dieses Produkts?
A: Die Lieferfähigkeit dieses Produkts beträgt 10000 t/Jahr
