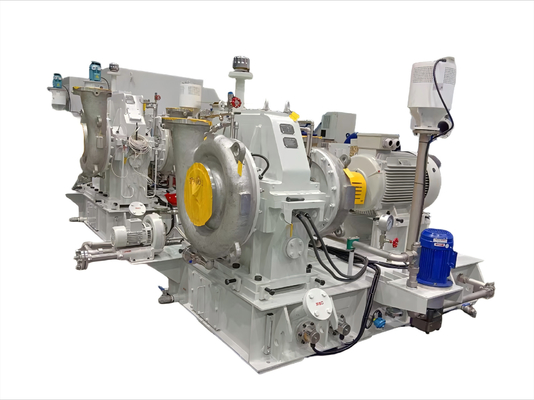

Maßgeschneiderte Konstruktion und Energieeinsparung Mechanische Dampfrekompression für Dampfkompressoren

Produktmerkmale

Hochleistungs-Advanced Impeller Profil, angepasstes Design, hervorragende Energieeinsparleistung
Der Umdreher ist nach der dreidimensionalen Strömungstheorie und der vollständigen dreidimensionalen Strömungssimulation konzipiert.und der adiabatische Wirkungsgrad des Dampfkompressors kann etwa 85% erreichen.
Der Drehräder ist nach den Arbeitsparametern des Benutzers angepasst, um sicherzustellen, dass die vom Benutzer benötigten Arbeitsparameter im effizienten Bereich des Drehräders liegen.Das ist mehr Energieeinsparung..

Breiter Einstellbereich, stabiler Vakuumgrad
Die Verdunstungsleistung ist groß und kann durch zwei Modi eingestellt werden: VFD, Verdunstungstemperatur; eine Überspannungsanlage ist vorhanden, um Überspannungsprobleme effektiv zu vermeiden.

Kompaktes Design, weniger Fußabdruck
Die Gesamtstruktur ist mit einem Schlitten montiert. Der Zentrifugaldampfkompressor ist direkt mit dem Getriebegehäuse verbunden.Das Schmierölsystem und der Motor befinden sich auf einer gemeinsamen Basis, die als Ölbehälter dient.Weniger Gewicht und weniger Fußabdruck.

Niedriger Lärmpegel
Durch die fortschrittliche Konstruktionstechnologie des Spiralgehäuses und des Drehers werden das diskrete Geräusch und das Breitbandgeräusch unterdrückt und die aktive Kontrolle des aerodynamischen Geräuschs realisiert.Sie verfällt leichter..

Weniger abgenutzte Teile, bequeme Montage und Wartung
Weniger abgenutzte Teile, weniger Wartung vor Ort, einfache und schnelle Installation.

Hohe Intelligenz
Die Schwingung des Lagers, Temperatur, Ein- und Auslassdruck, Temperatur, Überspannungskontrolle, Start-Stop-Verriegelungsschutz, Fehlermelder, Schmieröldruck,Die Öltemperatur und eine Reihe von Überwachungs- und Steuerungssystemen werden durch PLC gesteuert., und Echtzeitübertragung auf die " Zhanggu Cloud * intelligente Cloud-Plattform, können Benutzer Echtzeitüberwachung Ausrüstung laufenden Status mit Projektingenieur.

 Hauptstruktur

Schleuderer
Der hocheffiziente Drehreiter ist nach der dreidimensionalen Strömungstheorie konstruiert, die nach einer strengen Präzisionsbearbeitung durch statische und statische Balance kalibriert und den Übergeschwindigkeitstest von 1 bestanden hat.15 mal die Nenngeschwindigkeit gewährleistet die Kraft des Rädels.Um den Anforderungen verschiedener Arbeitsbedingungen des Dampfkompressors gerecht zu werden, kann das Drehkreuzmaterial aus Titan, Duplex-Edelstahl und anderen Materialien bestehen.

Volute Gehäuse
Mit einem kreisförmigen Volut ist das Volutwandprofil so konzipiert, dass es sich um log spiralförmige Linien handelt, die dem Gesetz der Luftströmungsbewegung entsprechen und weniger Auswirkungen auf den Bläser haben.kleine VibrationenDas Gehäuse aus Volut-Material kann 304,316L sein.2205, 2507 Edelstahl nach verschiedenen Arbeitsbedingungen.

Hochgeschwindigkeitsrotor
Der Hochgeschwindigkeitsrotor besteht aus dem Drehgeber, dem Hochgeschwindigkeitsgetriebe und der Hochgeschwindigkeitswelle.Der Triebwerk und die Hochgeschwindigkeitswelle werden durch eine Stange verbunden und das Drehmoment wird durch eine Spitze oder einen Zahn übertragen.Der dynamische Ausgleichsversuch entspricht den internationalen Standards und die Präzision könnte die G1-Klasse erreichen, um einen reibungslosen und zuverlässigen Betrieb zu gewährleisten.

Ausrüstung
Das Beschleunigungsgetriebepaar nimmt das Involut-Zahnprofil an. Die Oberfläche des Zahnrads und des Piniens wird durch die Schleif- und Nitrid-Härtung behandelt, um den stabilen Hochgeschwindigkeitsbetrieb aufrechtzuerhalten.Niedrige Vibrationen und geringer LärmDie Lebensdauer kann 20 Jahre betragen.

Lager
Die Hochgeschwindigkeits-Wellenstütze besteht aus vielen flexiblen Pads, die ein Neigungs-Pad-Journal-Lager verwenden.Die Schwingungshemmung und die automatische Anpassung an Last und Geschwindigkeit sind beide hervorragend..

Schmiersystem

Das Schmiersystem besteht aus dem Ölbehälter und der Ölpipeline.Die elektrische Heizung und der Temperaturregler befinden sich beide im Ölbehälter.Die Schmierleitung besteht aus: Hauptölpumpe, Hilfspumpe, Fernglasfilter und Wärmetauscher.Die Hauptoilpumpe wird durch das Niedriggeschwindigkeitsgetriebe angetrieben und versorgt das Getriebe und das Lager mit einem bestimmten Druck, wenn die Einheiten normal funktionieren.Die elektrische Pumpe würde die Vorschmierung vor dem Anfahren der Einheiten liefern und den Öldruck bei Notfall und Stillstand halten.Die elektrische Pumpe spielt auch die Rolle einer Stand-by-Ölpumpe.. Der Ölfilter mit Doppelzylinder ist hochpräzise. Auch die Druckdifferenz-Alarmanlage am Filter ist ausgestattet.

Siegel
Nach den Anforderungen der Arbeitsbedingungen stehen für den Dampfkompressor verschiedene Versiegelungsmöglichkeiten zur Verfügung, die Standardvarianten: Labyrinthversiegelung mit Dampfspülung,Kohlenstoffringdichtung mit Dampfspülung , trockene Gasdichtungen usw.

Versiegelungsdampfladegerät
Das Versiegelungsdampfladegerät wird für den Dampfkompressor unter negativem Druck oder in normalen Betriebsbedingungen verwendet. Es lädt den überhitzten Dampf in die Schachtdichtung, um das Luftlecken in den Kompressor zu verhindern.Die Dampfladegeräte enthalten ein Dampfdruckentlastungsventil, Druckmessgerät, Filter aus Edelstahl usw. für Dampfkompressoren unter Positivdruck,Druckentlastungsverfahren wie Blas- oder Dampfentnahme werden in der Regel verwendet, um zu verhindern, dass exponierter Dampf in das Getriebe gelangt., was zur Emulgierung von Schmieröl führt.

Aufwärmungslösende Wassersprühvorrichtung
Ringförmige verteilte mehrfache Hochdruck-Atomisationsdüsen verbessern die Verteilungsgleichheit des Wassernebels im Rohr und erhöhen die Atomisationseffizienz.Wenn eine einzelne Düse verstopft ist oder andere abnormale BedingungenDer Einlass ist mit einem Druckentlastungsventil aus Edelstahl (manuell oder automatisch) und einem Filter ausgestattet.

Abflussbehälter
Es kann je nach tatsächlicher Anforderung in drei Moden unter negativem Druck, normalem Druck oder positivem Druck ausgelegt werden.Der Tankkörper ist mit einem Einlassventil ausgestattet (manuelle oder automatische Option), Sichtglas, Flüssigkeitsniveaumessgerät (lokale oder Fernübertragung) und Abflussventil usw.Wenn es mit einem automatischen Abflussventil oder einer Abflusspumpe (Negativdruck) und einem Flüssigkeitspegelmesser mit Fernübertragung ausgestattet ist, automatische Entwässerung, Echtzeitüberwachung des Flüssigkeitsniveaus, abnorme Alarme und andere Funktionen realisiert werden können.

Synchrone Motoren und Antriebe

Motor
Es wird empfohlen, einen hocheffizienten Permanentmagnet-Synchronmotor zu verwenden, der der Energieeffizienzstufe 1 der Norm GB30253-2013 entspricht. Sein Nennbetriebseffizienz beträgt 94,5-97%,4-6% höher als bei einem asynchronen Motor.Einfache Struktur, kleinere Größe, geringer Lärm, bessere Energieeinsparung.

Überwachungs- und Kontrollsystem

Das Überwachungs- und Steuerungssystem ist für den Betrieb des Hochgeschwindigkeits-Zentrifugalblasers konzipiert.Die Zubehörpumpe startet und stoppt automatisch nach dem Öldruck.Es gibt Öldrucksensoren an der Ölleitung, Öltemperatursensoren an den Ölkühlern,Temperatursensoren und Vibrationssensoren auf Hochgeschwindigkeitsrutschlagern Die Ein- und Auslaufleitung ist mit Primär- und Sekundärzählern und einem Übertrager zur Messung der Lufttemperatur und des Luftdrucks ausgestattet, sodass die Parameter in Echtzeit überwacht werden können.um den Safe zu sichern., stabilen und zuverlässigen Betrieb des Blasers.

Wählen Sie Dampfkompressoren, um eine effiziente, zuverlässige und leise Lösung für das Dampfmanagement zu finden, die den Anforderungen moderner Industrieanlagen entspricht.

Produktgrößendatentabelle

Anmerkung: Der obige Entwurfsparameterbereich dient nur als Referenz.

Leistungsmerkmale

Anpassungsfähigkeit an hohe Temperaturen:in der Lage, hochtemperaturförmige Dämpfe für industrielle Anwendungen, die eine hochtemperaturbedingte Kompression erfordern, zu behandeln.

Zentrifugalkompressorkonstruktion: Zentrifugalkonstruktion für hohe Effizienz und Kompressionskapazität.

Stabiler Betrieb:Konzipiert, um eine stabile Leistung und einen hohen Wirkungsgrad über lange Betriebszeiten zu gewährleisten.

Schleif- und Korrosionsbeständig:Hergestellt mit hochtemperatur- und korrosionsbeständigen Materialien, um rauen Betriebsumgebungen standzuhalten.

Energieeinsparung und Umweltschutz: Einführung fortschrittlicher energieeinsparender Technologien zur Einhaltung von Umweltnormen und zur Reduzierung des Energieverbrauchs.

ZuverlässigkeitSie ist mit langfristiger Zuverlässigkeit und Sicherheit konzipiert und erfordert weniger Wartung.

Intelligente Steuerung:Ausgestattet mit einem fortschrittlichen intelligenten Steuerungssystem zur Überwachung und Regelung des Betriebszustands des Kompressors und zur Verbesserung der Betriebseffizienz.

Erstklassige Lean-Fertigungs- und Prüfbasis

Wir haben Laboratorien, Forschungs- und Entwicklungsgebäude, Verarbeitungswerkstätten usw. mit international fortschrittlichen und in China führenden hochpräzisen Verarbeitungsgeräten errichtet.
