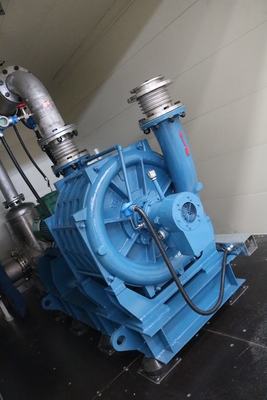

Mehrstufige Hochdruck-Zentrifugalbläser - hohe Druckleistung für industrielle und große Rohrleitungen

Hochdruck-Mehrstufen-Zentrifugalgebläse - Leistungsstarke Druckausgabe für Industrie- und Großrohrsysteme

Produktbeschreibung

Hochdruck-Mehrstufen-Zentrifugalgebläse - Leistungsstarke Druckausgabe für Industrie- und Großrohrsysteme

Hauptmerkmale:

1. Hochdruckleistung:

   • Mehrstufiges Zentrifugaldesign liefert außergewöhnliche Druckausgabe bis zu 100 kPa
   • Ideal für Anwendungen, die erhebliche Druckdifferenzen erfordern

2. Industriequalität und Langlebigkeit:

   • Robuste Konstruktion unter Verwendung von Hochleistungsmaterialien
   • Konstruiert, um rauen Betriebsbedingungen standzuhalten

3. Großvolumiger Luftstrom:

   • Hohe Volumenströme bis zu 50.000 m³/h
   • Geeignet zur Deckung des Lüftungsbedarfs großer Industrieanlagen

4. Energieeffizienter Betrieb:

   • Optimiertes aerodynamisches Design minimiert den Stromverbrauch
   • Reduzierte Betriebskosten durch überlegene Energieeffizienz

5. Vielseitige Konfiguration:

   • Erhältlich in ein- oder mehrstufiger Ausführung
   • Anpassbar an vielfältige industrielle Anwendungen

Produktmerkmale

Das Gehäuse von Einlass und Auslass sowie der Rücklaufkanal des Gebläses sind vollständig an das Laufrad angepasst. Das stromlinienförmige Design reduziert Verluste

Das Laufrad wird durch dreidimensionale Meridianebenen- und Verbundkurventechnologie entworfen und zeichnet sich durch hohe Effizienz aus.

Der Einlassdichtungs-Inducer des Laufrads verbessert die Einlassfluidität des Laufrads.
Das Tragflächen-Rückstromblatt kann Verluste reduzieren und einen hohen statischen Druck erzielen.

Die Gebläseleistung wurde mit Fluidanalysetechnologie optimiert. Der polytrope Wirkungsgrad beträgt bis zu 78 %

Einige Gebläse verwenden dreidimensionale Laufräder, die einen hohen Wirkungsgrad und eine gute Leistung aufweisen.

Nach strengem dynamischen Ausgleich weist der Rotor geringe Vibrationen, hohe Zuverlässigkeit und geringe Gesamtgeräusche auf.
Die Struktur des Gebläses ist fortschrittlich und vernünftig. Es gibt nur wenige Verschleißteile, die Installation, der Betrieb und die Wartung sind bequem.

Stator



Der Stator ist eine vertikal geteilte Struktur, die aus der Einlasskammer, dem Zwischengehäuse und dem Auslassgehäuse besteht. Diese Teile bilden die Gaskanäle mit Schrauben. Die Einlasskammer, das Zwischengehäuse und das Auslassgehäuse werden aus hochwertigem Gusseisen und Harzmodell hergestellt und weisen nach strenger Glühbehandlung eine geringe Verformung auf. Der Stator mit hoher Präzision und hoher Koaxialität kann einen stabilen Betrieb der Rotorbaugruppe gewährleisten



Rotor



Der Rotor besteht aus Laufrädern, Hauptwelle, Wellenhülse, Halbkupplung usw. Die Hauptwelle verwendet hochwertigen Kohlenstoffstahl und wird durch Härten und Anlassen geführt. Nach der Montage wurde der Rotor dynamisch ausgewuchtet, um einen stabilen und zuverlässigen Betrieb zu gewährleisten.

Anwendungsbereich



Es eignet sich für die Abwasserbehandlungsindustrie, die petrochemische Industrie, die Lebensmittel- und Pharmaindustrie, die Textilindustrie, die Metallurgie, die Zement- und Baustoffindustrie, die Druck- und Färbereiindustrie und andere Industrien.





Spezifikation

Hinweis: 1. Wenn sich die atmosphärischen Bedingungen und das Medium ändern, ist die relative Leistungsumrechnung unterschiedlich. Wir können gemäß den Anforderungen der Benutzer neu konstruieren, um uns an unterschiedliche Arbeitsbedingungen anzupassen.
2. Beim Transport von Nicht-Luft-Medien führt unser Unternehmen eine entsprechende antiseptische Behandlung an der Innenseite des Gehäuses und des Laufrads durch, um den Anforderungen des Kunden gerecht zu werden.
3. " " sind 6-kV-Hochspannungsmotoren, andere sind Motoren mit einer Spannung von 380 V.

Marktverteilung





Wir haben 42 Büros im ganzen Land, zusätzlich zur Provinz Taiwan verfügen 33 Provinzen in den Verwaltungsregionen des Landes über ein solides Vertriebs- und Servicenetzwerk. Wir können Ihnen rechtzeitig und bequem Vorverkaufs-, In-Sale- und After-Sales-Service bieten, Ihre Bedürfnisse verstehen und das Service- und Qualitätssystem ständig verbessern, während wir gleichzeitig die kundenspezifischen Anforderungen der Kunden erfüllen.





Hochleistungs-Aerodynamik-Designmethodik für breite Einsatzbedingungen



Durch die Untersuchung des Einflusses von Laufrad- und Spiralströmung auf den Wirkungsgrad und die Betriebsstabilität schlug das F&E-Team eine Strömungskontrollmethode und eine pneumatische Optimierungsdesignmethode vor, um die Leistung des Hauptmotors zu verbessern, was den Wirkungsgrad des Hauptmotors erheblich verbesserte.



Fertigungs- und Gerätebasis



hat Labore, F&E-Gebäude, Verarbeitungswerkstätten usw. mit international fortschrittlichen und in China führenden hochpräzisen Verarbeitungsgeräten gebaut.
